Система конференц-связи Logitech Rally: модульная конструкция и фирменные технологии обработки видео

APC

Удаленные рабочие совещания, конференции, консультации и переговоры – давным-давно неотъемлемый атрибут любой производственной и управленческой сферы. А уж сегодня, в свете непростой ситуации с очередным пресловутым вирусом, удаленное общение становится абсолютно необходимым.

Но все это неосуществимо без надлежащего оборудования. Древние бюджетные решения с вебкамерой, ноутбуком и приставленным к ним айтишником-эникейщиком перестали отвечать современным запросам. Оборудование, которое применяется в деловой сфере, сегодня обязано выглядеть неброско, стильно и выдержанно. Не отвлекать кричащими дизайнерскими решениями и мигающими светодиодами.

Но самое главное – в процессе установки и эксплуатации требовать к себе как можно меньше внимания, не иметь сложных настроек и работать преимущественно в автоматическом режиме, без сбоев, ошибок и зависаний. И, желательно, без присутствия технического специалиста, который устраняет возникающие проблемы. Ведь проблем-то нет.

Существует ли такое оборудование? Оказывается, да.

Конструкция, технические характеристики

Комплект поставляется в большой суровой коробке из гофрокартона, имеющей вид производственной тары. Так упаковывается любое профессиональное оборудование, не предназначенное для украшения магазинных витрин.

Компания Logitech предлагает два набора, Logitech Rally и Logitech Rally Plus. Они различаются лишь количеством прилагаемых динамиков и микрофонов. Для тестирования нам был предоставлен первый комплект, состоящий из следующих компонентов:

  • камера Rally
  • дисплейный концентратор Rally
  • настольный концентратор Rally
  • колонка Rally (1 шт.)
  • модуль микрофонов Rally (1 шт.)
  • радиопульт дистанционного управления
  • кабель USB Type-C — USB Type-C длиной 2 м
  • кабель USB Type-A — USB Type-B длиной 2 м
  • Ethernet CAT6A длиной 5 м
  • кабели HDMI Type-A (2 шт.) длиной 2 м
  • блоки питания (2 шт.) с кабелями (2 шт.)
  • документация

Основными устройствами в этом наборе являются вовсе не камера, не динамик и не микрофонная система. Главные аппараты, управляющие всей периферией – это два хаба-концентратора, называемые дисплейным и настольным. Кстати, прилагаемые к ним адаптеры питания дают разные токи, но их не перепутаешь благодаря отличающимся диаметрам штекеров.

Адаптер для дисплейного концентратора

Адаптер для настольного концентратора

Камера Rally

Корпус камеры и ее основание изготовлены из матового небликующего пластика серого цвета. Конструктивно аппарат состоит из трех частей: основания, поворотной площадки с кронштейном и наклонного блока камеры.

Площадка с кронштейном может поворачиваться относительно основания на 180º, а блок камеры меняет наклон в диапазоне от -90º (объективом вниз) до +55º. Поворот и наклон осуществляется почти бесшумными электроприводами. Чуть больше шума издает моторизованный зум блока камеры, однако и его работу можно услышать только в абсолютной тишине.

Органы управления у камеры отсутствуют, если не принимать в расчет единственную кнопку, которая отвечает за соединение с пультом дистанционного управления. Но, учитывая, что связь камеры и пульта настроена еще на заводе, повторно спаривать устройства не придется.


Днище основания камеры окольцовано резиновой вставкой, которая исключает скольжение прибора на гладких поверхностях. В центре днища можно видеть вмонтированное резьбовое отверстие для крепления камеры к штативу, здесь использована стандартная фото- видеорезьба диаметром 1/4".

В углублении основания находятся два интерфейса: USB Type С, используемый для подключения к дисплейному концентратору, и два дополнительных разъема, которые предназначены для будущего расширения функциональности, либо для подключения к системам сторонних производителей в качестве отдельного модуля.

Существующая функциональность камеры основана на наборе технологий RightSense. В него входит функция RightSight, которая автоматически выстраивает кадр с учетом расположения всех участников. А функция RightLight распознает лица и силуэты людей на фоне прочих объектов для отображения естественных оттенков кожи. Мы обязательно продемонстрируем работу этих технологий в реальных условиях.

Дисплейный концентратор Rally

Этот прибор называется дисплейным концентратором потому, что среди его интерфейсов имеются два порта HDMI, видеосигнал с которых подается на один или два телевизора. Эти выходы транслируют разную картинку, функции дублирования здесь нет. Как нет и органов управления, за исключением уже знакомой нам кнопки сопряжения с пультом ДУ.

Верхняя часть корпуса представляет собой вентиляционную решетку, через которую отводится тепло, вырабатываемое электронными компонентами. В днище корпуса расположены монтажные пазы, с их помощью аппарат может быть закреплен на любых вертикальных или горизонтальных поверхностях. Нужные для этого крепления входят в монтажный комплект Rally Mount Kit, он приобретается отдельно.

Все служебные разъемы вынесены на заднюю панель прибора, перечислим их:

  • два аудиовыхода mini-XLR для подключения динамиков
  • разъем адаптера питания
  • порт RJ-45 (8P8C) для соединения с настольным концентратором
  • два видеовыхода HDMI для подключения телевизоров или проекторов
  • разъем USB для подключения к управляющему компьютеру
  • разъем USB Type C для подключения камеры Rally

Дисплейный концентратор – часть системы, которая объединяет в себе такие модули, как динамики, мониторы и камеру. Остальные модули и устройства (микрофонные системы, внешние дополнительные источники видеосигнала) подключаются уже к следующему в цепочке прибору, настольному концентратору Rally.

Настольный концентратор Rally

Габариты этого хаба вдвое меньше, чем у дисплейного концентратора. Объясняется это тем, что в дисплейном хабе присутствуют усилители для колонок, в то время как настольный концентратор не оснащен никакими выходами. По сути, это коммутационный модуль, объединяющий и перенаправляющий сигналы с микрофонных систем и цифровых видеовходов.

Конструкция прибора напоминает дисплейный концентратор – та же вентиляционная решетка в крышке, те же монтажные пазы в днище, совместимые с монтажным комплектом Rally Mount Kit.

Интерфейсы также вынесены на заднюю панель:

  • разъем адаптера питания
  • порт для подключения микрофонного модуля (формой он напоминает Micro-USB, но не является им)
  • порт RJ-45 (8P8C) для соединения с дисплейным концентратором
  • два видеовхода HDMI для подключения цифровых камер, медиаплееров, ПК и других источников видеосигнала
  • разъем USB для подключения к управляющему компьютеру

Также можно видеть предусмотренные здесь дополнительные интерфейсы, которые заклеены серыми наклейками. Под ними скрываются дополнительный RJ-45, USB Type С и USB 2.0, но эти разъемы пока не задействованы и обозначены в руководстве пользователя как "возможности расширения".

Колонка Rally

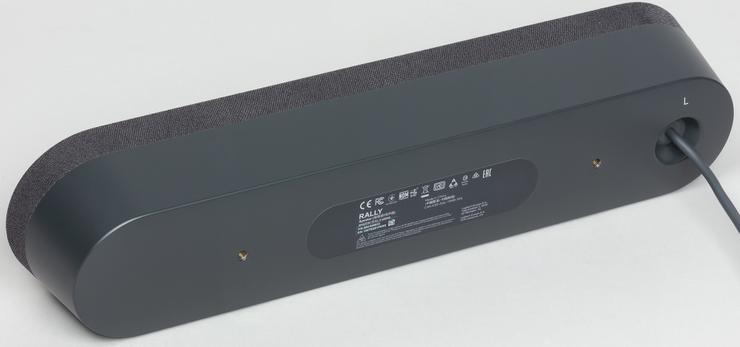

В нашем комплекте имеется только одна такая колонка, она обозначена буквой L – Left. В другом наборе, Logitech Rally Plus, имеется еще и вторая колонка – соответственно, правая, R.

Увесистая конструкция включает в себя один динамик, это высокопроизводительный диффузор диаметром 76 мм (3") с магнитом из редкоземельного металла. Корпус громкоговорителя изготовлен из того же матового пластика, что и прочие модули системы, а передняя панель обтянута тканью.

Для подключения колонки к дисплейному концентратору используется разъем Mini XLR. Звук, который воспроизводит колонка, можно охарактеризовать как мягкий, без резких высоких частот, но с хорошо выраженными басами. Искажений в звуке не допускается даже на максимальной громкости. Именно такие характеристики наилучшим образом подходят для неспешной беседы в деловой обстановке.

Модуль микрофонов Rally

Микрофонный модуль представляет собой увесистый пластиковый блинчик, обтянутый такой же тканью, которой декорирована колонка. В центре верхней части расположена сенсорная кнопка с пиктограммой микрофона. Устройство отключается и включается легким прикосновением к этой сенсорной панели, а встроенная светодиодная подсветка сигнализирует о текущей активности или неактивности микрофона.

В днище микрофонного модуля имеется углубление, прикрытое резиновой заглушкой. Под ним расположен разъем для подключения еще одного микрофонного модуля, дополнительного. Соответственно, ко второму модулю можно подключить третий и так далее до семи устройств в цепочке. Таким образом нетрудно обеспечить микрофонами большое количество участвующих в конференции.

Кстати, название "модуль" – не прихоть маркетолога. В этом приборе работают сразу четыре встроенных микрофона. Имея всенаправленную диаграмму, микрофоны улавливают окружающий звук в радиусе 2,25 метра и каждые 8 миллисекунд формируют 8 акустических пучков, а детектор речевой активности определяет говорящего. Эта технология называется RightSound, она основана на машинном обучении. RightSound не только улучшает разборчивость речи, подавляя фоновый шум, но и автоматически выравнивает громкость голосов, а также "направляет" микрофоны на говорящего.

Пульт дистанционного управления

Необычная форма пульта обусловлена его преимущественно настольной эксплуатацией, на это же указывает резиновая окантовка днища, которая препятствует скольжению устройства.

Кнопки с крупными пиктограммами имеют короткий мягкий ход с четко ощущаемым, но бесшумным срабатыванием. Назначение кнопок очевидно с первого взгляда: Bluetooth-сопряжение с мобильными устройствами, ответ на вызов и его завершение, отключение/включение микрофонной системы, зум камеры, уровень громкости динамика.

Центральная кнопка активирует камеру, а восьмипозиционный джойстик позволяет наклонить и повернуть ее. Расположенные в нижнем ряду две кнопки приводят камеру в два разных положения, которые запрограммированы на заводе. Эти предустановки нетрудно изменить. Чтобы камера запомнила новое положение, соответствующее, например, кнопке с цифрой 1, нужно с помощью кнопок позиционирования придать ей новую позицию, после чего нажать и удерживать кнопку 1 до мигания светодиода камеры. Это мигание означает, что камера запомнила новую позицию. То же относится и к кнопке с цифрой 2, а также к центральной кнопке исходного ("домашнего") положения камеры. Если ее перенастроить таким же образом, то камера из режима сна будет приводиться в новое запомненное положение.

Радиочастотный пульт ДУ может работать вне зоны прямой видимости, питание осуществляется двумя трехвольтовыми батареями CR2032.

Основные технические характеристики системы конференц-связи приведены в следующей таблице:


Камера Rally
Объектив

Углы обзора:

  • по диагонали: 90°
  • по горизонтали: 82.1°
  • по вертикали: 52,2°
Поддерживаемые размеры кадра
  • 4K, 1440p, 1080p, 900p, 720p и SD при частоте 30 кадров в секунду
  • 1080p, 720p при частоте 30 и 60 кадров в секунду
Увеличениедо 15x в формате HD
Характеристики PTZ (механизм поворота, наклона и зума)

Плавное панорамирование, наклон и масштабирование с помощью электропривода.

  • Панорамирование: ±90°
  • Наклон: от +50°до −90°
  • 15-кратное увеличение в формате HD
Прочие характеристики
  • автофокусировка
  • 3 предустановленных режима камеры
  • замок Kensington для обеспечения безопасности
  • стандартное резьбовое гнездо для штатива 1/4"
  • фиксация объектива в спящем режиме в положении −90° для обеспечения конфиденциальности
  • компенсация недостаточного освещения
  • подавление видеошума
  • оптимизация насыщенности при недостаточном освещении
  • отображение естественных оттенков кожи каждого участника в кадре (функция RightLight)
  • выравнивание освещенности при съемке в контровом свете и снижение интенсивности бликов без затемнения всего изображения
  • обнаружение людей с автоматическим кадрированием (функция RightSight)
  • автоматическая перекомпоновка кадра во время совещания
ИндикацияСветодиодный индикатор отключения/включения видео
Технические требования, программное обеспечение
Размеры182,5 × 152 ×152

Дисплейный концентратор Rally
Тип подключения
Проводной
Функции
  • усилитель для одной или двух колонок Rally
  • двойной видеовыход на мониторы
Интерфейсы
  • HDMI Type-A (2 шт., для подключения к дисплеям)
  • USB Type-C (для подключения к камере Rally)
  • USB Type-B (для подключения к компьютеру зала совещаний)
  • RJ45 (для подключения к настольному концентратору Rally)
  • Mini XLR (2 шт.) для подключения колонок Rally
  • разъем блока питания
Размеры40 × 206 × 179 мм

Настольный концентратор Rally
Тип подключенияк дисплейному концентратору одним кабелем
ФункцииОбнаружение говорящего путем анализа аудиосигнала с модулей микрофонов (до 7 шт.), формирующих до 56 аудиопучков каждые 8 мс
Интерфейсы
  • 12-контактный разъем для подключения модуля микрофонов Rally
  • HDMI Type-A (2 шт.) для транзитной передачи на дисплейный концентратор
  • USB Type-C
  • USB Type-A (зарезервировано для будущего расширения функциональности)
  • USB Type-B (для подключения к компьютеру зала совещаний)
  • RJ45 (зарезервировано для будущего расширения функциональности)
  • разъем блока питания
Размеры40 × 176 × 138 мм

Колонка Rally
КонструкцияВысокопроизводительный диффузор диаметром 76 мм (3") с магнитом из редкоземельного металла
Колонка
  • уровень громкости: 95 дБ SPL при 1 Вт, 100 дБ SPL при 7,5 Вт, в обоих случаях ±2 дБ на 0,5 м
  • искажения: 200–300 Гц < 2,5 %, от 300 Гц до 10 кГц < 1 % при 7,5 Вт
Длина кабеля3 м
Размеры103 × 449 × 80 мм

Модуль микрофонов Rally
Дальность действия4,5 м (диаметр зоны захвата звука)
Микрофоны4 всенаправленных микрофона, формирующих 8 акустических пучков
Частотный диапазонот 90 Гц до 16 кГц
Чувствительностьболее −27±1 дБ при 1 Па
ИндикацияКнопка отключения звука со светодиодным индикатором состояния
Длина кабеля3 м
Прочие характеристики
  • AEC (подавление акустического эха)
  • VAD (детектор речевой активности)
  • подавление фонового шума
Размеры21 × 102 × 102 мм

Подключение, настройки, программное обеспечение

Перед эксплуатацией системы ее требуется установить и произвести необходимые подключения. Модульная конструкция Logitech Rally дает возможность сделать это быстро, с учетом особенностей помещения, расстановки в нем мебели, наличия плинтусных или напольных кабель-каналов и других нюансов. Существует несколько вариантов подключений, ниже представлена схема одного из них.

Схему можно и переиначить, подключив компьютер не к дисплейному концентратору, а к настольному. Это никак не скажется на функциональности системы. Также стоит раскрыть вопрос о телевизорах или проекторах. На схеме видно, что две ЖК-панели подключены к видеовыходам компьютера. Но как быть, если компьютер расположен на большом расстоянии от этих панелей? Переставить его вплотную к ним? Плохой вариант. Тянуть длинные HDMI-кабели? Вариант совсем никудышный. Logitech Rally может предложить альтернативу.

Речь об HDMI входах и выходах в концентраторах. Они позволяют осуществить передачу двух разных HDMI сигналов от настольного концентратора к дисплейному концентратору посредством единственного сетевого кабеля категории 6, который нетрудно спрятать в напольном кабель-канале. В этом случае схема подключения будет выглядеть иначе, а мешающихся проводов серьезно поубавится.

Для настройки камеры – точнее, системы – используется простенькое приложение Camera Settings (Rally). Здесь всего две вкладки с элементарными инструментами, назначение которых будет понятно любому пользователю. Пожалуй, единственный параметр, который необходимо изменить сразу же – это частота электросети. Она по умолчанию выставлена в NTSC (60 Гц), тогда как в России используется другая частота, кратная 50.

Вторая программа, более "серьезная", называется Logitech Sync Application.

С помощью этой программы производится обновление прошивок устройств Logitech Rally. На самом деле это занимает не так много времени, как указано на скриншоте. В нашем случае весь процесс занял не более пяти минут.

Среди настроек программы присутствует возможность входа в Logitech Sync. Эта облачная служба имеет веб-интерфейс с доступом через браузер и упрощает обслуживание распределенных систем для видеоконференций. Основная задача – снизить количество обращений в службу поддержки и минимизировать необходимость вызова технических специалистов на объект. Все как мы и говорили в начале статьи: минимум внимания к оборудованию, минимум настроек и возможность полностью исключить присутствие специалиста, обязательное в большинстве случаев. Впрочем, ваша система будет работать и без учетной записи в облачной службе Logitech Sync, это никак не уменьшит ее способностей.

Вход на портал Sync

Ввод названия помещения

Начало настройки

Завершение настройки

Список подключенного оборудования

Проверка микрофонов и колонок

Строка параметров Видео содержит инструменты, позволяющие активировать функцию RightSight. Эта волшебная функция управляет положением и зумом: камера, заметив в кадре людей, автоматически поворачивается в их направлении, а при необходимости укрупняет кадр. Делается это с учетом положения всех людей, попавших в кадр при старте системы. Эта технология подробно описана здесь же, в интерфейсе программы, и мы обязательно продемонстрируем ее работу на практике.

Настройка камеры

Забавный момент: камера распознает даже лежащие фигуры людей. Интересно было бы поприсутствовать на таком совещании.

При подключении любого из хабов к компьютеру система распознается как несколько USB-устройств.

Ведет она себя как обычная система камера-микрофон-динамик, сама же камера обладает настройками, характерными для продвинутых веб-камер, имеющих подвижные оптические системы с управляемой фокусировкой.

Поэтому картинка с камеры будет доступна в любом приложении, которое поддерживает работу с WDM-источниками: мессенджеры с функцией видеочата, плееры, программы захвата и т.д.

Skype

PotPlayer

Систему RALLY можно также использовать для звонков, если подключить ее к мобильному устройству с поддержкой Bluetooth. Подключение производится быстро, руководство пользователя простым языком описывает все необходимые действия. После сопряжения с системой пользователь получает обычную аудиогарнитуру, которую можно использовать для аудиовызовов.

Эксплуатация

Демонстрацию работы системы было решено провести в условиях, близких к "боевым" – в подобающе оформленной тихой переговорной. Правда, из выступающих – лишь один помощник, но и тема не такая уж сложная.

Тестирование функций системы осуществлялось с помощью Skype-видеосвязи с удаленным компьютером, который все это время записывал видео с экрана. Доступ в Интернет производился через офисный Wi-Fi.

Почти неслышная работа приводов камеры снималась в тишине. Из-за автоматического усиления чувствительности микрофонов камеры, которой велась съемка, в ролике фоновый шум кажется чуть ли не более громким, чем жужжание микроприводов.

Действительно, почти бесшумно. Во время разговора никто даже не обратит внимания на такой тихий звук.

Теперь мы можем продемонстрировать работу функции RightSight. Последовательность действий такова: в начале исходящего или входящего видеовызова компьютер обращается к видеоисточнику, камере. Ее реакция практически мгновенна: моторы отклоняют камеру из исходной позиции "объективом вниз" в горизонтальное положение. Передача видеопотока с камеры на компьютер начинается одновременно с началом движения, однако получатель примет его чуть позже, что естественно для любой видеосвязи. Теперь главное – чтобы в кадре оказались участники или докладчик. Пусть они расположены далеко или на краю кадра – не беда. Камере достаточно нескольких секунд для определения силуэтов и лиц, чтобы выстроить кадр по всем правилам, повернувшись и наклонившись в нужную сторону, а также изменив фокусное расстояние (зум). В итоге получатель увидит уже выстроенный кадр, в котором размещены все действующие лица или докладчик. Для наглядности мы совместили две картинки: первая записана на удаленном компьютере, то есть, так, как ее видит телесобеседник. Вторая картинка взята с обычной видеокамеры, которая наблюдала за работой Rally непосредственно в месте ее установки.

Если в процессе видеовстречи сменится докладчик или состав группы, достаточно с помощью пульта ДУ чуть повернуть камеру в нужную сторону и на нужный угол, а та, оценив изменившуюся композицию, самостоятельно достроит кадр согласно заложенной программе. Характерно, что по окончанию видеозвонка, то есть, когда компьютер прекратит обращаться к камере как к видеоисточнику, камера возвращается исходное положение объективом вниз, чтобы не смущать присутствующих своим оком.

Функция RightSight тестировалась в самых разных условиях, в том числе в домашних, при разных уровнях освещенности или при наличии сложных фонов, среди которых трудно определить силуэты и лица. Констатируем: ее работа безупречна. Лишь контрастный автофокус срабатывает не мгновенно – в течение нескольких секунд камера оценивает сцену, выбирая оптимальную дистанцию фокусировки. И да – этот автофокус немного "фотоаппаратный", то есть, быстрый и склонный к частой переоценке яркости сцены, что в сложных условиях иногда приводит к так называемому "дыханию" фокуса. Если этот эффект мешает, то его можно отключить в программе Logitech Sync Application. И кстати, обратите внимание, как камере удается компенсировать контровый свет, бьющий из-за спины докладчика. Другая, обычная видеокамера, справляется с этим гораздо хуже. Ну правильно, в ней же нет технологии RightSense и функции RightLight.

Точность работы автофокуса, как и в любой камере с подвижной оптической системой, усложняется с увеличением фокусного расстояния, зума. А зум в нашей камере – аж 15-кратный. В следующем ролике, который получен путем записи экрана ноутбука, видно, как на максимальном зуме автофокус "дышит", пытаясь понять, на чем же ему сконцентрироваться: на кирпичной стене или все же на доске с текстом.

Но, повторим, управляющая программа оснащена инструментами для подстройки фокуса либо его ручной регулировки. Так что, если имеется необходимость показать собеседнику какие-то дальние объекты – никаких накладок возникнуть не должно.

Картинку, которая формируется камерой Rally, можно охарактеризовать как детализированную, но при этом мягкую. Встроенный обработчик устраняет излишнюю контрастность и резкость, отчего границы объектов сглаживаются. Тем не менее, камера умудряется выдавать неплохую разрешающую способность: около 900 ТВ-линий по горизонтальной стороне кадра. Такая детализация характерна для Full HD видеокамер и фотоаппаратов среднего и высшего ценового диапазона.

В заключение успокоим требовательных пользователей, которые когда-либо сталкивались с такой особенностью современной электроники, как перегрев или излишний нагрев. Все устройства, входящие в систему, во время длительной работы нагреваются не выше безопасных значений, которые не достигают и 40ºC. Кстати, интересно наблюдать, как нагревается микрофонный модуль. Не меньше, чем дисплейный концентратор, который, между прочим, работает в качестве усилителя для двух крупных динамиков. Интересно, что такого энергозатратного в модуле?

Выводы

Изящный дизайн, надежная автоматическая работа, исключительная простота установки и почти полное отсутствие настроек – вот главные достоинства рассмотренной системы. В список преимуществ также необходимо внести эффективный способ передачи видеосигнала для двух мониторов по LAN-кабелю, эта особенность является критически важной для многих потенциальных пользователей.

Прочие плюсы касаются встроенного программного обеспечения: функции RightSight, RightLight и RightSound, составляющие фирменную технологию RightSence, значительно облегчают эксплуатацию, избавляя от необходимости постоянной подстройки камеры и микрофонов.
